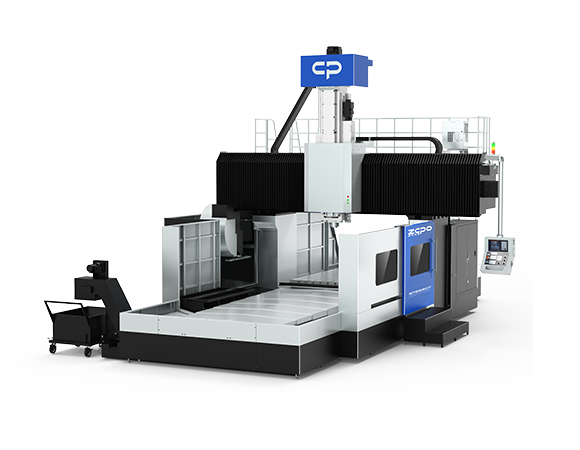

产品展示

产品亮点

产品系列化、模块化设计

• 卓朴方滑枕系列采用先进的龙门设计理念，结合 FEA有限元分析，有效降低机床在加工过程中的变形量，同时提升加工精度和精度保持性。

• 产品类型丰富，系列化齐全，满足不同行业的加工需求；适合铝合金、铸铁、钢材等各种材质。


• 整体外防护设计符合人机工程学，宜人性好，便于操作和维护，防水防屑优化设计效果好。

• 全系列模块化设计，为客户提供更多配置选配。

高精度、高稳定性结构设计

所有铸件均采用高强度具有吸振能力的灰铸铁，经过时效处理以确保稳定性；并设计合理的加强筋，具有极佳的抗弯能力，确保机床刚性。

• 滑枕：最佳中心对称主轴箱设计；硬轨超大截面，高刚性；整体刚性提升20%。

• 主轴：进口主轴单元，并采用进口碳纤维联轴器直接连接电机和齿轮箱，最大输出扭矩1000N.M。

• 床身：一体式铸件床身，内部加强筋设计；简化装配流程，降低人员装配误差，提高机床稳定性。

• 横梁：最佳阶梯状横梁和滑鞍设计使主轴箱整体重心向后偏移，实现加工刚性的增加。

更易用更强大的控制系统

依托卓朴软件开发工程师与数控系统公司的深度协作，不断在标准数控系统的基础上进行二次开发，打造多功能、智能化的人机界面，为客户创造高效率、更便捷的使用体验。

• 能效加工模式选择


• 刀具管理功能

• 断刀检测功能

• 故障排除引导功能

• 超强人机交互界面。


技术参数

加工范围

单位

• 三轴行程

• 3200/2900/1000mm

• 两立柱间距离

• 3000mm

• 主轴端面至工作台面距离

• 260-1260mm

工作台

单位

• 工作台面积

• 3000x2500mm

• T型槽

• 11-28*200mm

• 工作台最大承载重量

• 15000kg

主轴

单位

• 主轴孔锥度

• BT50

• 主轴功率

• 22/26KW

• 最高转速

• 6000rpm

进给

单位

• 最高进给速度

• 8000mm/min

• 快速移动速度

• 10/10/10m/min

精度

单位

• 定位精度

• 0.028/0.022/0.02mm

• 重复定位精度

• 0.014/0.012/0.008mm

外形尺寸

单位

• 机器尺寸

• 8800*7000*5900mm

• 机器重量(约)

• 42000kg
