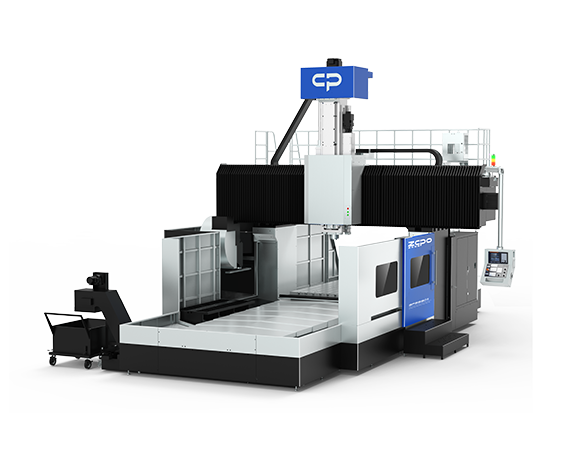

产品展示

产品亮点

产品系列化、模块化设计

• 卓朴II优越系列T型滑枕采用先进的龙门设计理念，结合FEA有限元分析，有效降低机床在加工过程中的变形量，同时提升加工精度和精度保持性。

• 全系列模块化设计，为客户提供更多配置选配。

• 产品类型丰富，系列化齐全，满足不同行业的加工需求；适合铝合金、铸铁、钢材等各种材质。


• 整体外防护设计符合人机工程学，宜人性好，便于操作和维护，防水防屑优化设计效果好。

大跨距、大行程、高稳定性结构设计

所有铸件均采用高强度具有吸振能力的灰铸铁，经过时效处理以确保稳定性；并设计合理的加强筋，具有极佳的抗弯能力，确保机床稳定性。

• 滑枕：双平衡杠两侧对称分布设计，提高滑枕移动部件的精度保持性。

• 工作台：工作台镂空设计，台面T型槽间距200mm，移动部件轻量化，提高机床动态过程中响应能力。

• 床身：一体式铸件床身，床身导轨跨距加大，有效增强工作台承重能力。

• 横梁：横梁滑鞍结合面导轨采用垂直正交分布，提高机床整体刚性和精度稳定性。

• 门宽：全系列门宽和Y行程最大化设计，可自由配备多种附件铣头；有效提高机床的加工能力范围。

更易用更强大的控制系统

依托卓朴软件开发工程师与数控系统公司的深度协作，不断在标准数控系统的基础上进行二次开发，打造多功能、智能化的人机界面，为客户创造高效率、更便捷的使用体验。

• 能效加工模式选择


• 刀具管理功能

• 断刀检测功能

• 故障排除引导功能

• 超强人机交互界面。


技术参数

加工范围

单位

• 三轴行程

• 3200/3600/1000mm

• 两立柱间距离

• 3600mm

• 主轴端面至工作台面距离

• 220-1220mm

工作台

单位

• 工作台面积

• 3000x2500mm

• T型槽

• 11-28*200mm

• 工作台最大承载重量

• 15000kg

主轴

单位

• 主轴孔锥度

• BT50

• 主轴功率

• 22/26KW

• 最高转速

• 6000(齿轮头)rpm

进给

单位

• 最高进给速度

• 8000mm/min

• 快速移动速度

• 12/15/10m/min

精度

单位

• 定位精度

• 0.025/0.03/0.016mm

• 重复定位精度

• 0.014/0.018/0.008mm

外形尺寸

单位

• 机器尺寸

• 8800*7400*5700mm

• 机器重量(约)

• 41000kg
