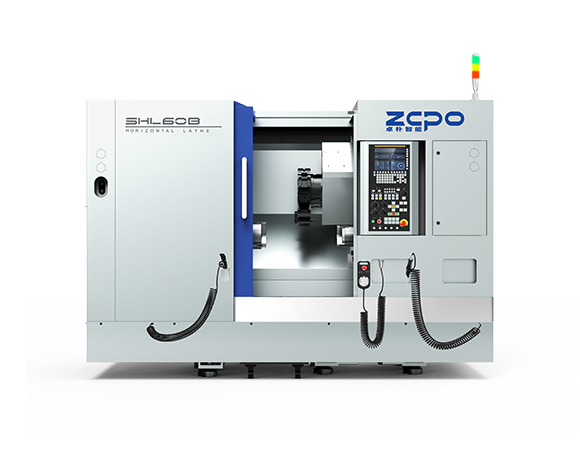

产品展示

产品亮点

加大跨距与宽度的床鞍设计

加大跨距与宽度的床鞍设计，中空结构搭配合理筋型，具有高刚性、高稳定性的特点最佳中心对称主轴箱设计，加大的铲刮接触面积，高强度侧压板锁紧，具有高刚性、高热稳定性的。

竖直主电机布局，结合水平主轴箱有效缩短皮带长度，具有主传动稳定、噪声小的特点。

最佳中心对称主轴箱设计，加大的铲刮接触面积，高强度侧压板锁紧，具有高刚性、高热稳定性的特点。

水平阶梯式导轨床身设计

水平阶梯式导轨床身设计，为机床提供可靠基础，具有高刚性、高精度、高稳定性的特点。

技术参数

加工范围

单位

• 床身上最大回转直径

• Φ610mm

• 最大切削长度

• 565mm

• 最大切削直径

• Φ450mm

• 滑板上最大回转直径

• Φ400mm

• X/Z轴行程

• 240/610mm

主轴

单位

• 主轴端部形式及代号

• A2-8

• 最大通过棒料直径

• Φ88mm

• 主轴转速范围

• 50-3000mm

• 电机功率

• 11/15mm

• 标准卡盘直径

• 10'' inch

进给

单位

• 快速移动速度

• 30/30m/min

尾座

单位

• 尾座主轴锥孔锥度

• 5# T

刀架

单位

• 标准刀架形式

• 12（伺服）T

• 刀盘可否就近选刀

• 可

外形尺寸

单位

• 机器尺寸

• 2950*1700*1865mm

• 机器重量(约)

• 4700kg
